按键荷重曲线试验机



SWF

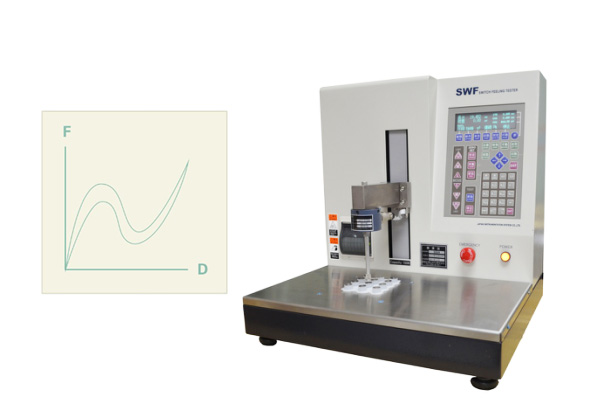

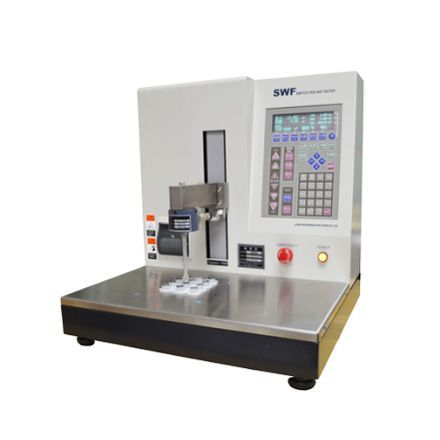

按键荷重曲线试验机
本测定器是针对导电橡胶、薄膜开关、金属弹片等有触感之按键所
设计开发的专用机种。
SWF-100N伺服系统控制，采用高级滚珠螺杆带动，高精度、高效能，

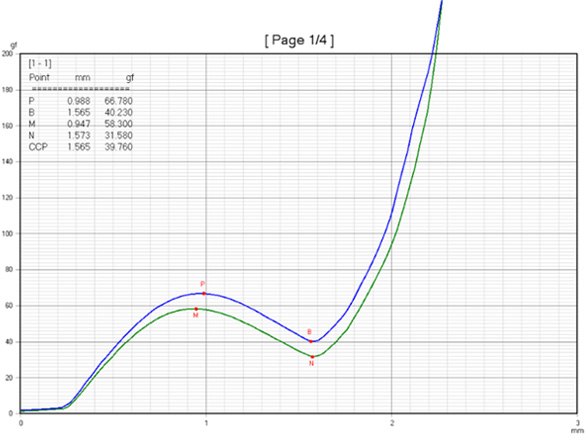

完全表现按键触感开关的『荷重－行程』特性曲线试验，其优越特
性使整个测试过程变得简单又快速。
SWF-按键荷重曲线试验机 8大特点

  • 一次完成测试

    可直接设定测试速度、测定
    荷重、测定行程、伺服控制
    一次完成测试。

  • 可设定间隔时间,次数

    可设定间隔时间及次数直接
    完成测试。

  • 可单击操作

    可单机操作，上下限公差设定、
    图形表示、GO/NG判定声音。

  • 记忆功能强

    测定条件设定可记忆最大50组。

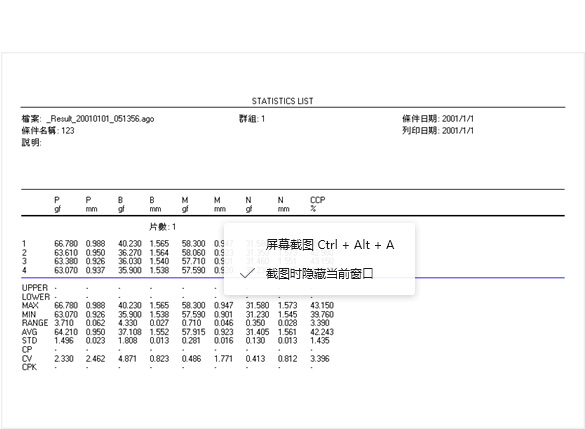

  • 数据自动印刷

    直接打印机印刷测试数据，
    设上下限工程能力指数统计
    数据自动印刷处理。

  • 操作简单

    计算器软件连接（RS-232C），
    量侧曲线编排数，量测数据、
    选择打印，转至PDF档Email
    皆可轻松完成。

  • 可连接计算器

    计算器连接时，测试条件、
    规范、次数、曲线图等皆由
    计算器画面来设定。

  • 可同时测量阻抗

    计算器软件可同时测量阻抗
    （阻抗计软件另购），除
    按键触感外，压缩、引张也可
    搭配其他荷重元测量。

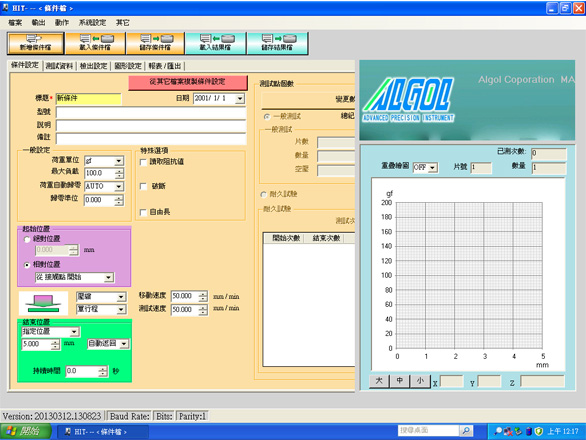

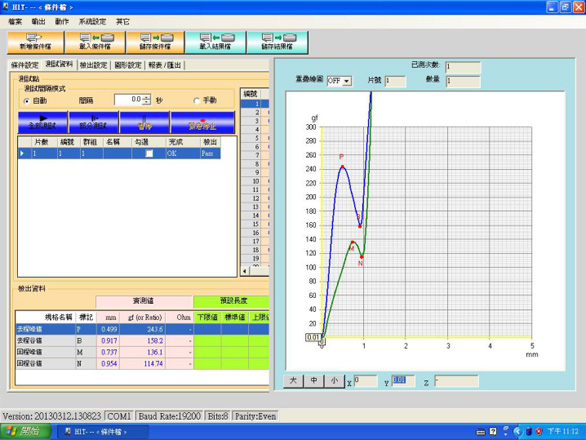

软体介面
操作视频
机台规格
机种名称 SWF-100N
适应规范 JIS B 7721 引张・压缩试验机1级
长度分辨率 0.001mm
行 程 150mm
长度精度 ±(0.05+0.0001L)mm以内(L为任意长度mm)
测头移动速度 1～1000mm/min
测头移动控制 精密滚珠螺杆及伺服马达控制
依据移动键移动 高速: 速度 600 (mm/min) 寸动 1(mm)
中速: 速度 60 (mm/min) 寸动 0.1(mm)
低速: 速度 6 (mm/min) 寸动 ------
负荷容量 本体耐荷重100N ※依据更换使用的荷重元负荷容量来变化
适用荷重元 10N～100N 0.5～3.0mV/V
显示范围切换 2范围自动切换
荷重分辨率 荷重元容量的1/10以下→10万分之1
荷重元容量的1/10以上→1万分之1
例: 10N 荷重元 1N以下分辨率是0.0001N 1N以上分辨率是0.001N
50N 荷重元 5N以下分辨率是0.0005N 5N以上分辨率是0.005N
荷重精度 显示值的1%以内（传感器精度：0.05%R.O.）
单位选择 mN、N、gf、ibf、kgf
保护停止功能 依上、下极限开关停止
依软件设定之上、下极限功能停止
按下STOP键或非常停止开关停止
O.L停止・超过设定上限而停止
介 面 RS232C:COM1→PC
I/O PORT(选配):输出入使用光耦合器绝缘+COM、输入8点、输出8点
电源电压 AC100V～240V
尺 寸 W450*D400*H480
重 量 约30kg
