TCR-L系列扭力传感器
MODEL : TCR-L

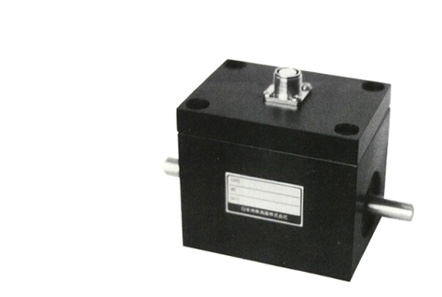

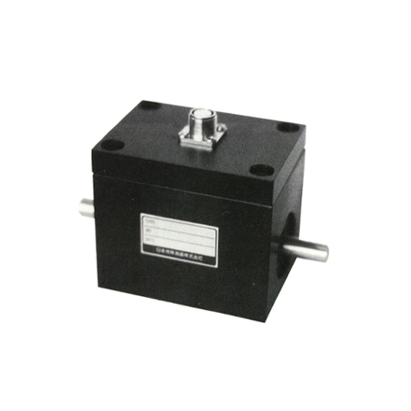

TCR-L扭力传感器
◆ TCR-L 型非常适合测量连续旋转物体的微小扭矩。

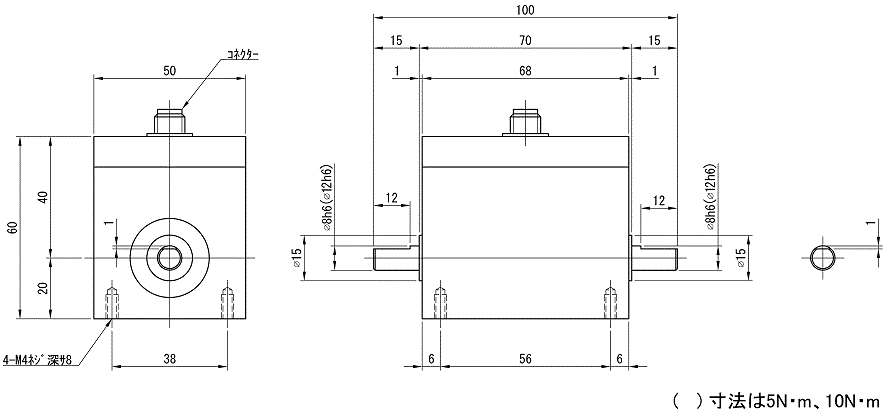

寸法図
特点
| 超小尺寸，易于安装 |
| 容量为0.5~10N·m，可根据测量范围进行选择 |
类型
| 类型表达式 | 额定容量 | |
| TCR-L-0.5N | 0.5N·m | 0.051kgf-m |
| TCR-L-1N | 1N·m | 0.102kgf-m |
| TCR-L-2N | 2N·m | 0.204kgf-m |
| TCR-L-5N | 5N·m | 0.510kgf-m |
| TCR-L-10N | 10N·m | 1.019kgf-m |
规格
| 额定容量 | ·0.5N·m~10N·m |
| 额定输出 | 约1mV/V |
| 非线性 | 0.5% R.O. |
| 迟滞 | 0.5% R.O. |
| 推荐施加电压 | 10V |
| 允许施加电压 | 15V |
| 输入输出电阻 | 350Ω±1% |
| 绝缘电阻 | 200MΩ以上 |
| 温度补偿范围 | 常温~+60°c |
| 允许温度范围 | 常温~+70°c |
| 允许过载 | 150%R.C. |
| 最大转速 | 3000rpm |
| 电缆 | φ4.5 、 4芯屏蔽电缆3m附带 |
| 质量 | 约0.8公斤 |
