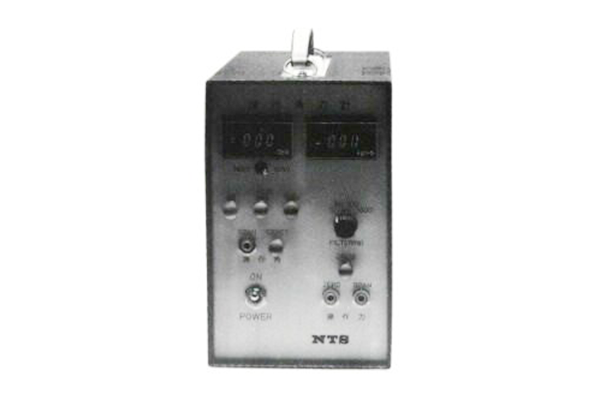

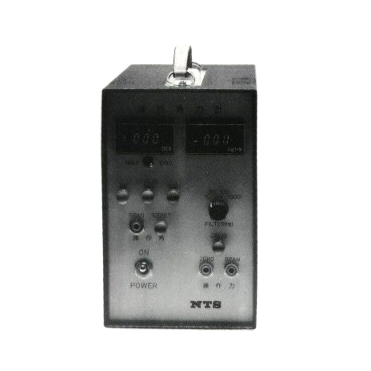

SCA方向盘专用增幅计
MODEL : SCA
方向盘转向力角计显示仪
◆与内置光学旋转编码器和旋转扭矩计的方向盘转向功率角计相结合
，显示其操作角度和操作力，并输出与角度和力成比例的模拟电压。
，显示其操作角度和操作力，并输出与角度和力成比例的模拟电压。
机台规格
| 机种名称 | |
| 入力 | 1mV/V |
| ブリッジ電圧 | 5V |
| 入力応答 | 10・30・100・1000Hz 切換 |
| 表示器 | 7 セグメント赤色 LED 文字高 8mm |
| 表示分解能 | 350Ω±1％ |
| 出力 | 0.1N・m/1 目 |
| 校正 | 50N・m 1 点 |
| 操作角部 | |
| 入力 | 光学式ロータリエンコーダ |
| 入力応答 | 10 回転/秒 MAX |
| 表示器 | 7 セグメント赤色 LED 文字高 9.2mm |
| 表示分解能 | 1 度/1 目、1 度/10 目切換 |
| 出力 | 10.80V/1080°/10kΩ 以上 |
| 出力分解能 | 1.25mV/0.125 度 |
| 最大角度 | ±1249 度(±12.49V)、±199.9 度(±1.999V)切換 |
| 校正 | 90°(0.9V)、360°(3.6V)、1080°(10.8V)3 点 |
| 共用部 | |
| 使用温度範囲 | 0～40℃ |
| 電源 | AC100V 又は DC12V 約 15VA |

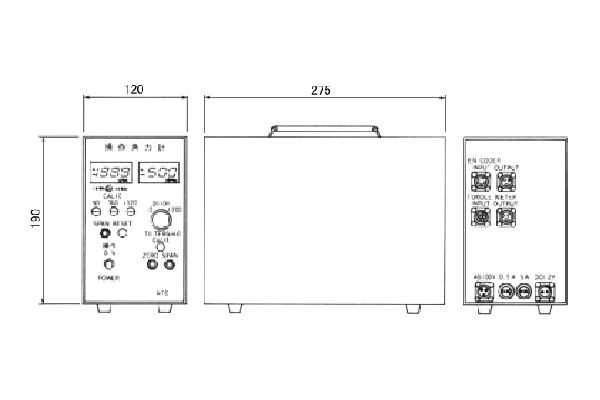

尺寸法图
